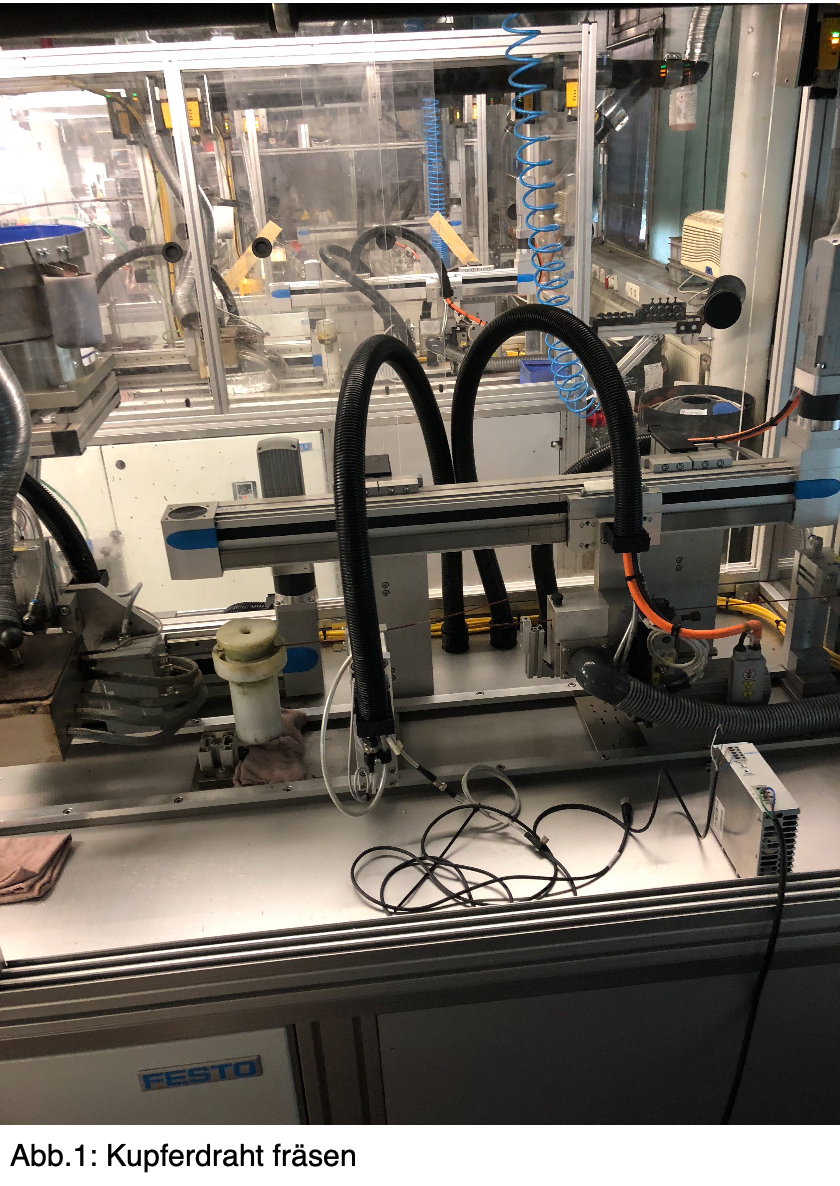

Die Anforderung besteht darin, dass der Kupferdraht Inline geprüft wird. Der Kupferdraht wird als Spule angeliefert und wird durch Richtrollen in Form gebracht. Als zweiter Schritt wird dann vom hochglänzenden Kupfermantel die Deckschicht abgefräst. Dieser Vorgang wird statisch gemacht. Der Draht selbst bewegt sich in diesem Moment nicht. Lediglich die Fräse auf einer separaten Achse macht eine Verfahr Bewegung. Das Abfräsen ist nötig, um im weiteren Arbeitsverlauf eine Zinn-Schicht aufzutragen.
Für den Kunden ist es wichtig zu erkennen, ob die Deckschicht auch vollständig abgetragen wurde. Eine Möglichkeit wäre es die Durchmesser zu messen und davon abzuleiten, ob die Fräsung auch tief genug war. Die Produktion fertigt verschiedene Durchmesser von 0,5 mm beginnend bis 5 mm. Die Genauigkeit der Messung sollte bei 5-10 µm liegen. Alternativ könnte auch der Draht rundherum auf fehlerhafte Stellen geprüft werden, um zu erkennen, ob auch die Fräsung sauber und ohne Rückstände verlaufen ist.
Der Kunde hat 80 solcher bestehenden Anlagen im Einsatz, welche nach und nach aufgerüstet werden sollen, um eine Qualitätsprüfung an dieser Stelle zu machen.
Der Draht wird bei dem Fräsen mit Schmiermittel behaftet. In den Anlagen ist keine gleichbleibende Temperatur und die Anlagen sind Schmiermittel behaftet. Des Weiteren steht in den Anlagen nur ein begrenzter Bauraum zur Verfügung. Beachtet werden muss dabei aber, dass es bewegliche Bauteile wie Festo Achsen mit Fräskopf gibt, welche je nach Auftrag und Drahtgröße verschieden lange Verfahrwege haben.
