360° Qualitätskontrolle bei gerundeten Oberflächen
Einblick in eine veröffentlichte Anwendung oder einen Vortrag aus dem CRETEC-Archiv.
Archivinhalt: Angaben beziehen sich auf den ursprünglichen Veröffentlichungsstand. Aktuelle Ausführung, Leistungsumfang und Verfügbarkeit bitte mit CRETEC abstimmen.
360° Qualitätskontrolle bei gerundeten Oberflächen
Projektart:
Artifficial Intelligence
Datum
2023
In einer automatisierten Anlage sollen kleine Kunststoffflaschen 360° kontrolliert werden.

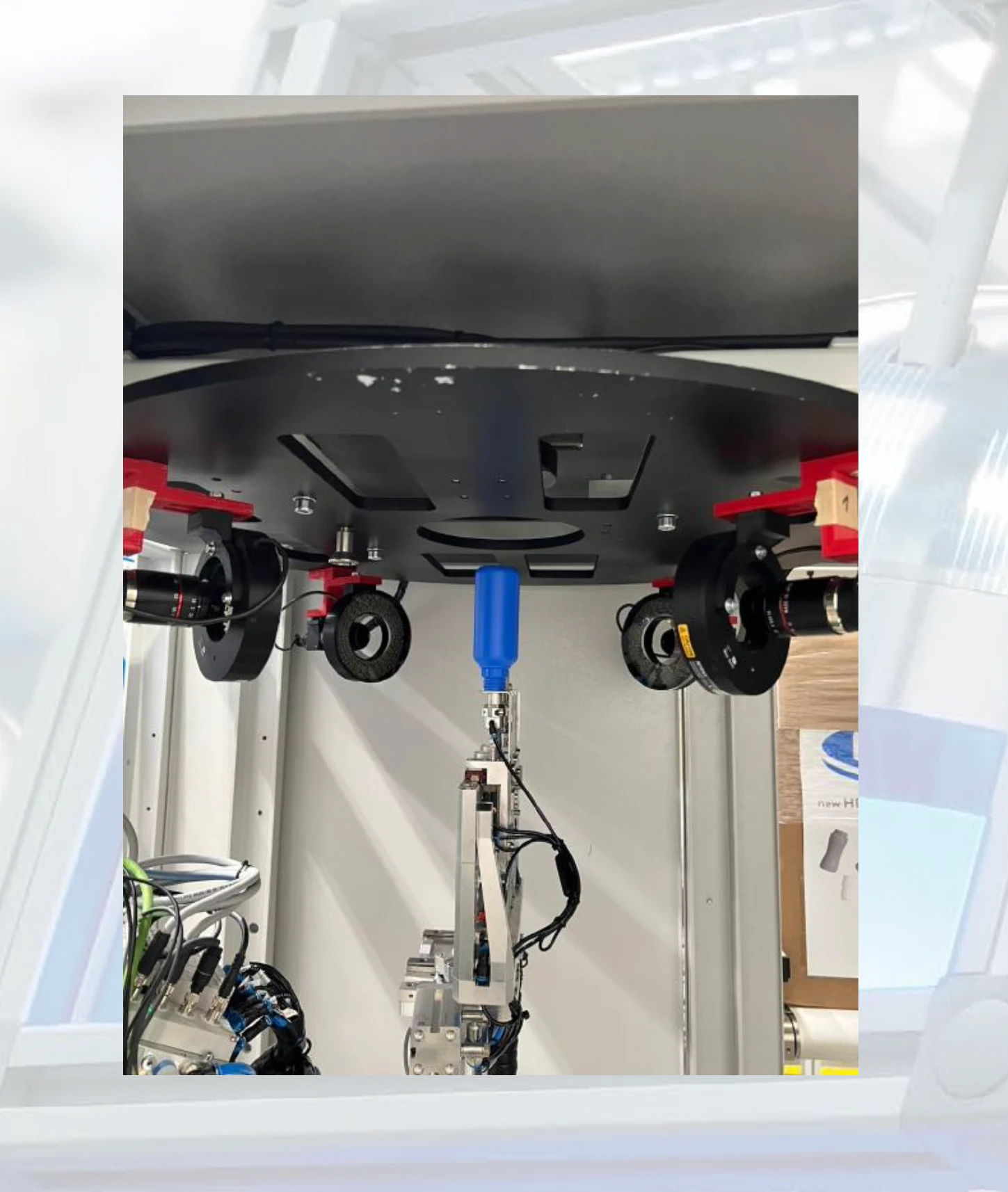

Die Flasche befindet sich in einem Greifer und wird durch die Prüfstation bewegt.

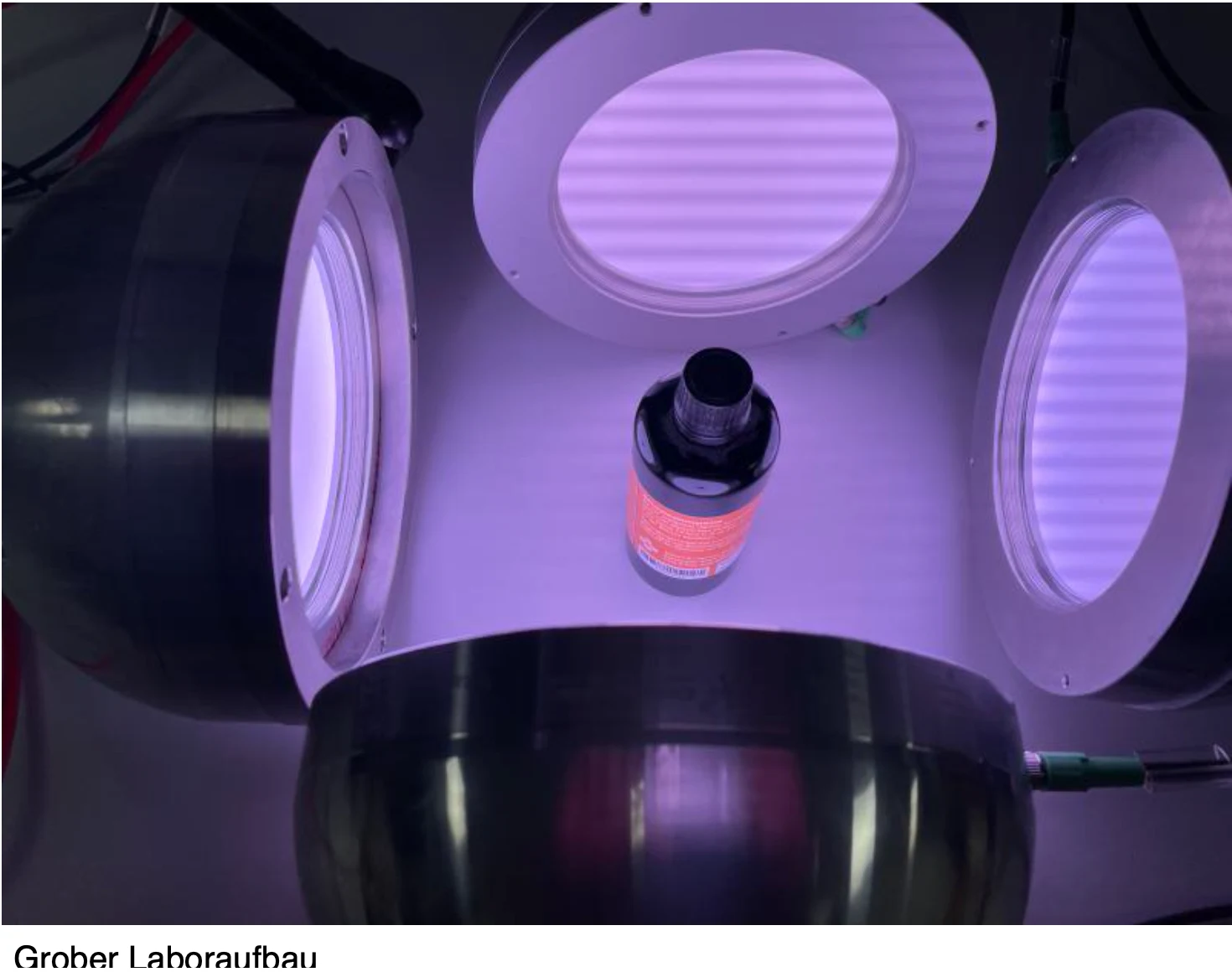

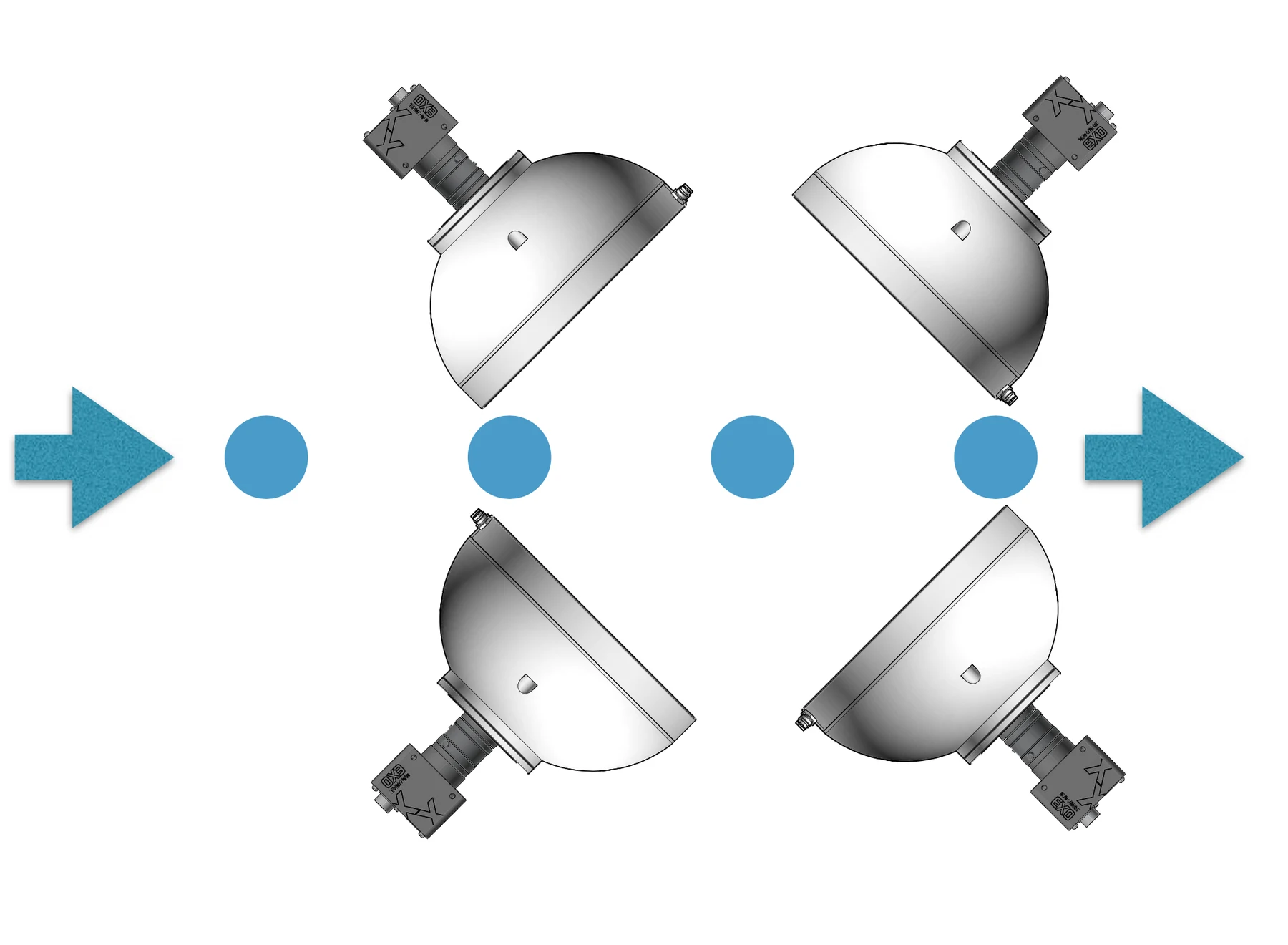

Die Prüfstation ist mit 4 Kameras und 4 Ringlichtern aufgebaut.
4 Flaschen sollen in einer Taktzeit von insgesamt 1,4 Sekunden durch den Prüfbereich bewegt und geprüft werden.
Der momentane Aufbau mit einem Controllerbasiertem System hat folgende Probleme:

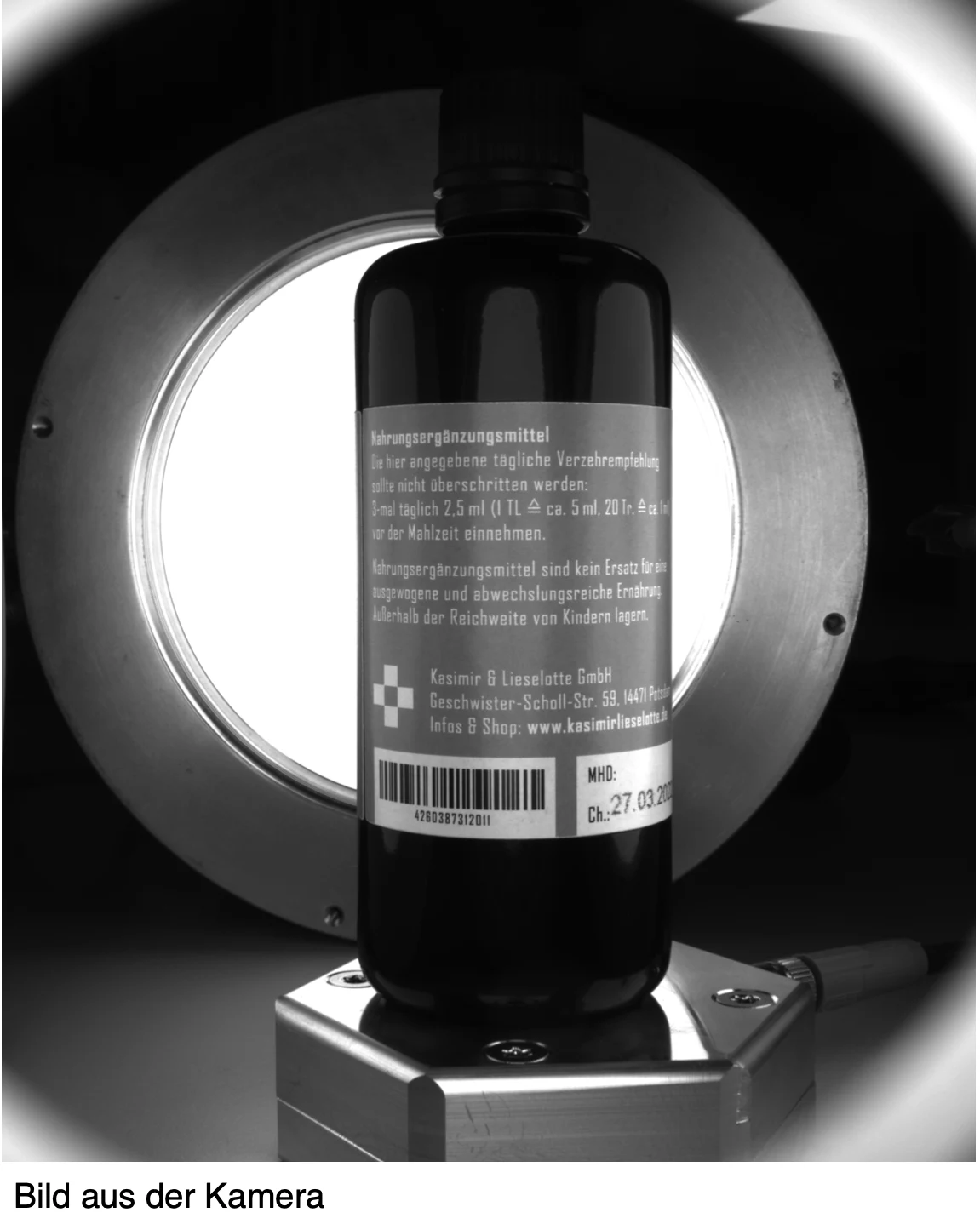

- Das Bild ist in der gewünschten Bewegungsgeschwindigkeit unscharf
- Das Bildfeld ist an den Rändern schlecht ausgeleuchtet, wodurch Fehlermerkmale dort nicht
sichtbar genug sind
.
Es soll nun getestet werden, ob der Aufbau sich physikalisch optimieren lässt und welche Möglichkeiten es in der Kameratechnik gibt, die Bildschärfe bei der Prüfung zur optimieren.
