QBIC Rims · Flush & Gap

QBIC Rims.
Präzision bis ins Detail.

Flush-&-Gap-Messung im unteren µm-Bereich. QBIC Rims prüft die Einbaulage von Kunststoff-Blades in Aluminiumfelgen mit robotergestützter 3D-Messtechnik.

Messaufgabe besprechen ↗Flyer herunterladen ↓

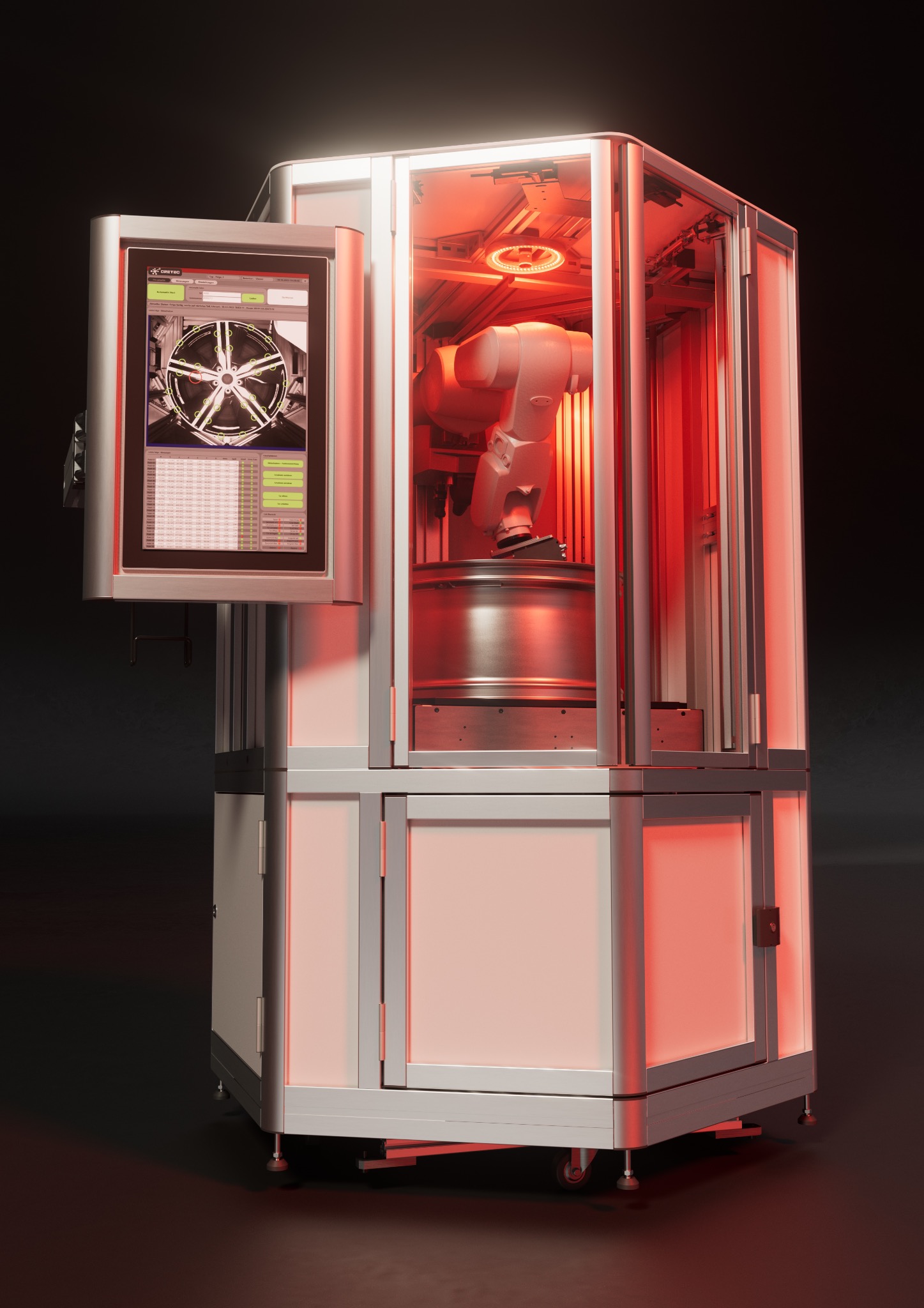

QBIC Rims – Anlagenrendering
QBIC Rims – echte Anlage im Einsatz
QBIC Rims / Anlage im Einsatz

QBIC Rims in Bewegung

Die Anlage.
Im Einsatz.

QBIC Rims · Anlagenvideo

QBIC Rims in der Praxis

Einblick in
den Prüfprozess.

QBIC Rims · Praxisvideo · Wiedergabe 1,5×
3DSpalt- und Höhenmessung
µm-BereichPräzise Qualitätskontrolle
6 AchsenRobotergestützte Messkopfführung
QS-DatenMesswerte je Prüfpunkt

Die Passung entscheidet

Spalt messen.
Versatz erkennen.

Premiumdesign braucht messbare Qualität. QBIC Rims bewertet definierte Messpunkte anhand Ihrer Sollmaße und Toleranzen.

Gap: das Spaltmaß

GAP

Der Abstand zwischen Kunststoff-Blade und Aluminiumfelge wird an den festgelegten Prüfpositionen gemessen.

Flush: der Höhenversatz

FLUSH

Die Höhenlage des Blades wird zur benachbarten Felgenoberfläche bestimmt und mit den Toleranzen verglichen.

Prinzipdarstellungen, nicht maßstäblich.

Der Ablauf

Vom Bauteil
zum Ergebnis.

  1. 01

    Rad erkennen

    Eine 20-MP-Kamera ermittelt Zentrierung, Rotationsposition und Radtyp.

  2. 02

    Messpunkte anfahren

    Ein 6-Achs-Roboter führt den 3D-Messkopf an die vorgesehenen Prüfpositionen.

  3. 03

    Passung bewerten

    Spalt und Höhenversatz werden erfasst und mit den vereinbarten Solltoleranzen verglichen.

  4. 04

    Ergebnisse dokumentieren

    Messwerte je Prüfpunkt stehen für die Qualitätsauswertung und spätere Nachverfolgung bereit.

Für Ihre Fertigung

Kompakt.
Modular.
Integrierbar.

Manuelle oder automatische Beladung: Das QBIC-Zellenkonzept verbindet Messtechnik, Robotik, Steuerung und Auswertung in einer kompakten Plattform.

CRETEC begleitet das Projekt von der Machbarkeitsstudie bis zu Integration, Inbetriebnahme und Support.

In der 2024 veröffentlichten Anwendung wurde eine komplette Felge in weniger als einer Minute geprüft. Prüfzeit und Messleistung hängen von Ausführung, Messpunkten und Prüfaufgabe ab.

Erfahrung ist wie Hubraum...

Durch nichts zu ersetzen,
außer durch mehr.

Zeigen Sie uns Ihre Felge, die relevanten Messpunkte und Ihre Toleranzen. Gemeinsam definieren wir den passenden Prüfprozess.
