QBIC Tires · Automatische Reifenidentifikation
QBIC Tires.
Codes lesen.
Reifen zuordnen.
Reifenkennzeichnungen werden zu digitalen Daten. Deep OCR liest DOT-Inhalte und Datumsangaben und stellt sie für Ihre Anlagenprozesse bereit.

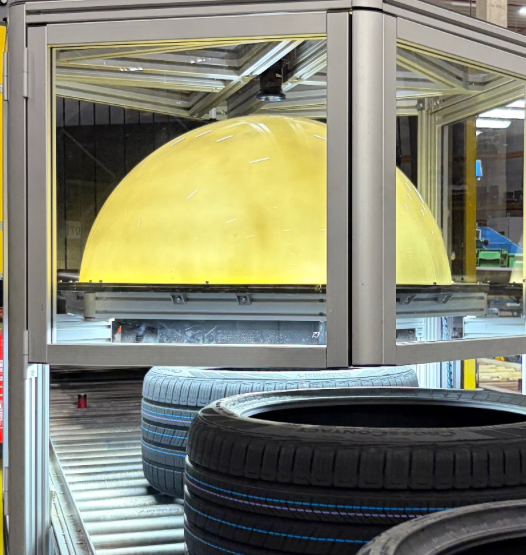

QBIC Tires in Bewegung
Die Anlage.
Im Einsatz.
Beispiele aus der Anwendung
Schwierige Schrift.
Klare Ergebnisse.
Prägung, Kontrast und Bildqualität beeinflussen die Lesbarkeit. Beide Beispiele zeigen eine erfolgreiche Erkennung – bei deutlich unterschiedlichen Vorlagen.

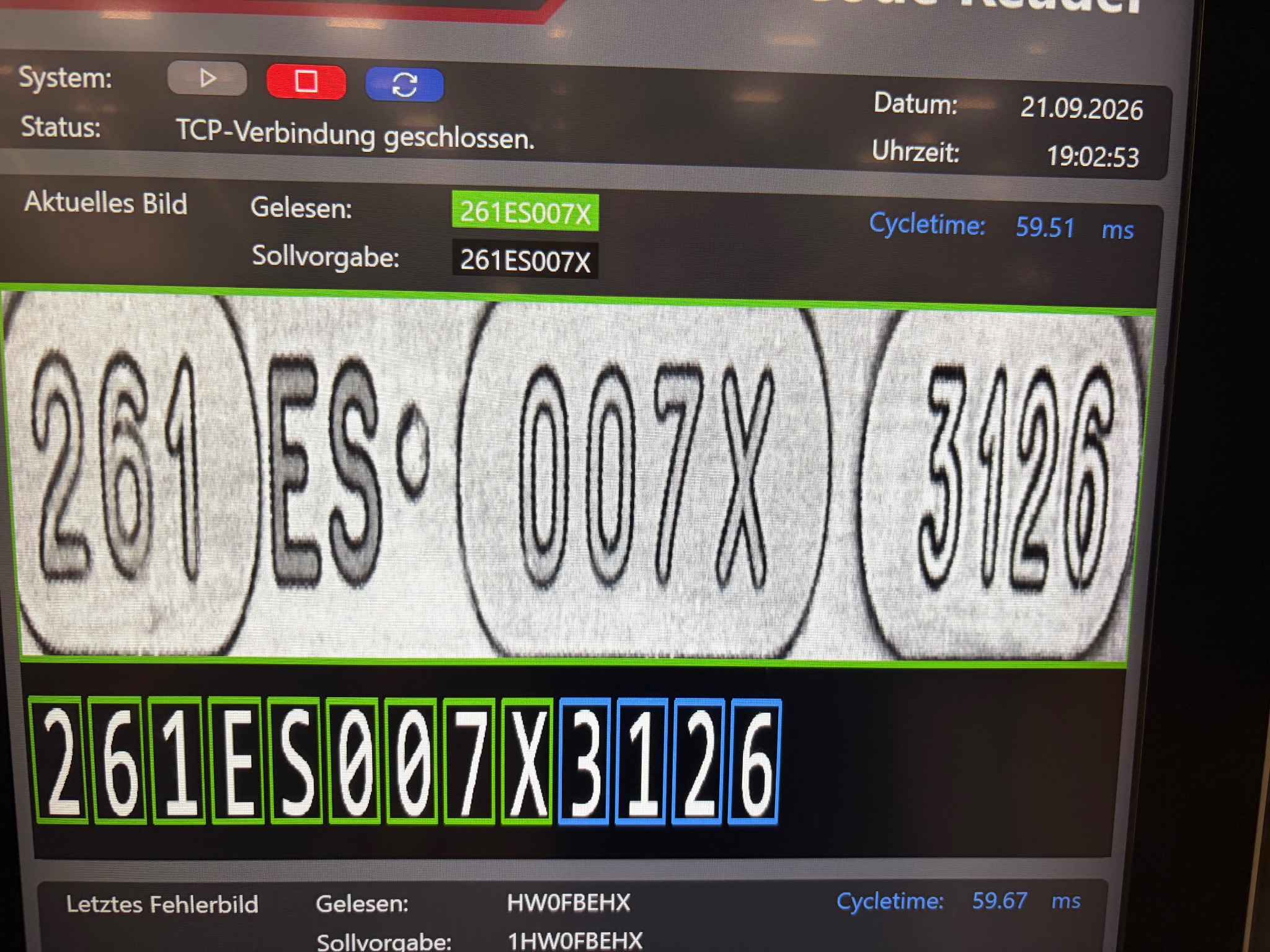

Gut lesbare Vorlage
Deutlich erkennbare Zeichen. Der gelesene DOT-Inhalt stimmt mit der Sollvorgabe überein.
Bild vergrößern ↗

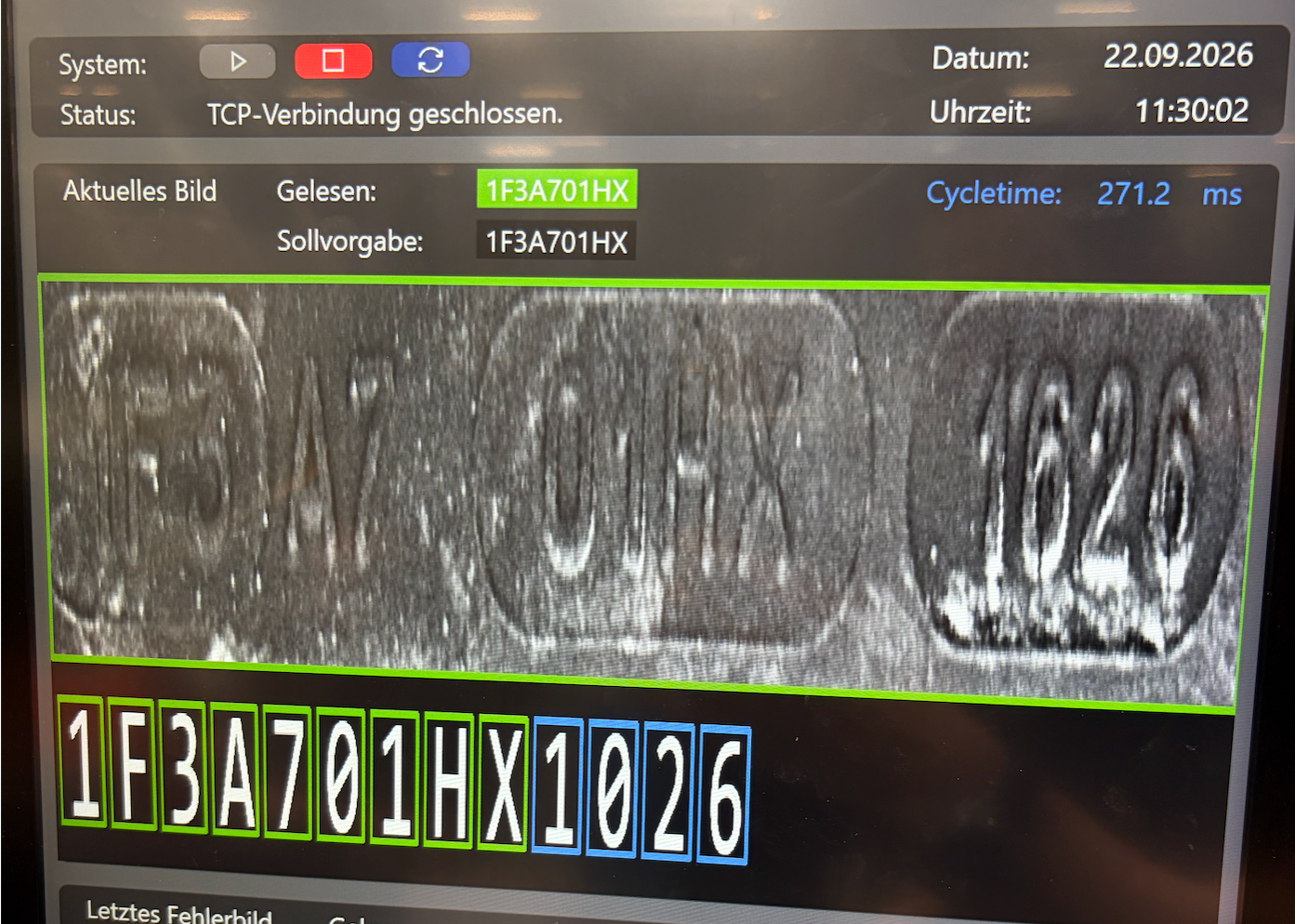

Schwer lesbare Vorlage
Kontrastarme, schwach ausgeprägte Schrift. Auch in diesem Beispiel wurde der Code erfolgreich erkannt.
Bild vergrößern ↗Gezeigte Einzelbeispiele. Vollständigkeit und Lesbarkeit der Bildvorlage bleiben entscheidend. Fehlende oder zerstörte Zeichen können nicht zuverlässig rekonstruiert werden.

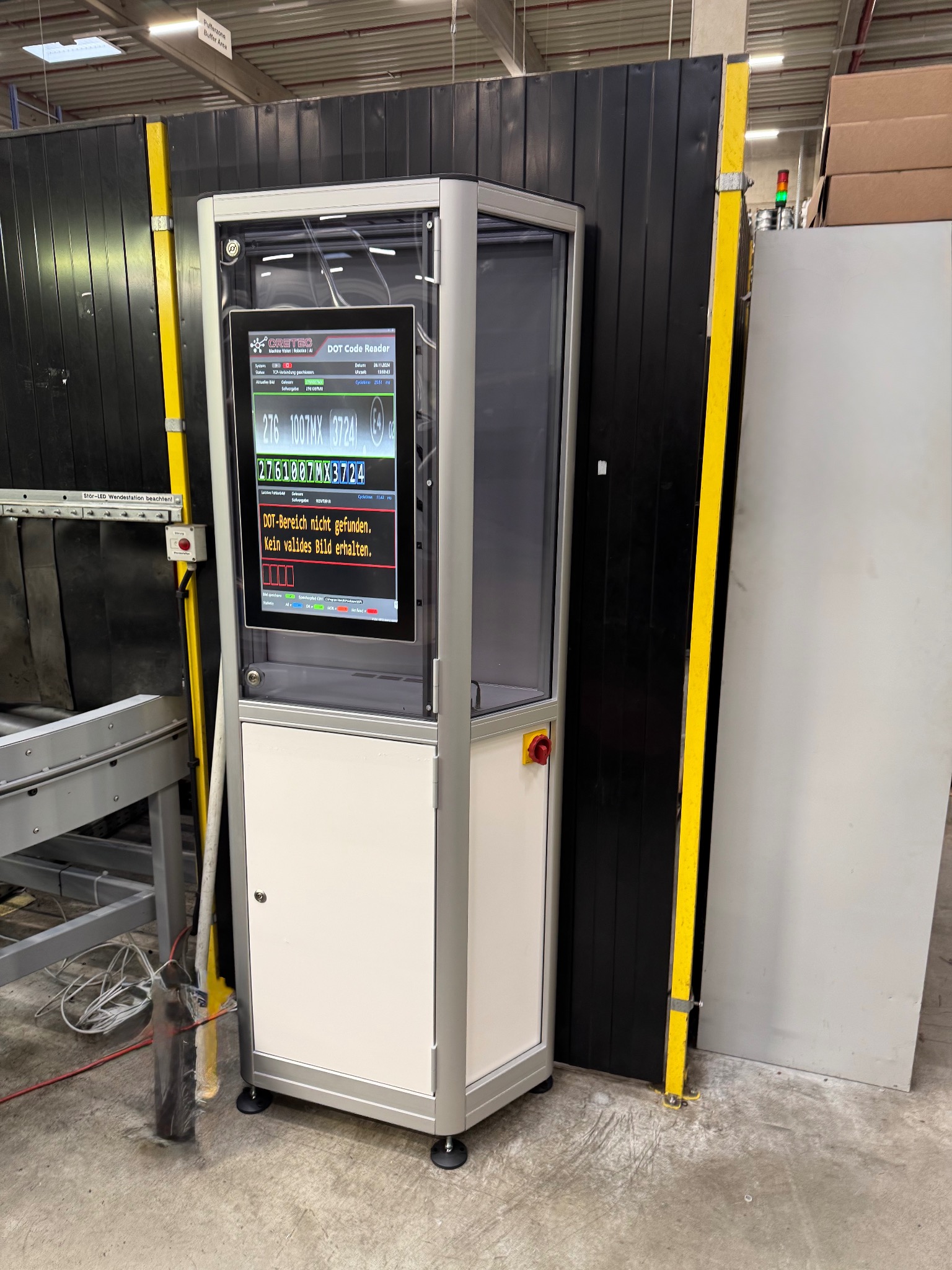

Bedienung & Visualisierung
Alles im Blick.
Direkt an der Anlage.
Die Bedienanzeige am Schaltschrank zeigt die aufgenommenen Reifenkennzeichnungen, gelesene Zeichen und den Vergleich mit der Sollvorgabe.
Farblich markierte Ergebnisse machen Abweichungen sichtbar. Auch fehlende DOT-Bereiche oder nicht verwertbare Bilder werden angezeigt – für eine nachvollziehbare Bewertung im laufenden Prozess.
Schaltschrank im Detail ansehen ↗Der Ablauf
Vom Bauteil
zum Ergebnis.
- 01
Bild übernehmen
Die Bilddaten werden für die OCR-Auswertung übernommen und passend aufbereitet.
- 02
Zeichen lesen
HALCON Deep OCR erfasst die Kennzeichnung. Der Sollinhalt wird nicht zur Rekonstruktion unlesbarer Zeichen verwendet.
- 03
Ergebnis bewerten
Gelesene Zeichen werden mit der Sollvorgabe verglichen. Unsicherheiten und Abweichungen werden sichtbar gekennzeichnet.
- 04
Daten übergeben
DOT-Inhalt und Datum werden getrennt als Klarschrift an die übergeordnete Anlage übergeben.
Daten & Integration
Lesen. Vergleichen.
Dokumentieren.
- Visualisierung
- Bildanzeige, Sollvorgabe und Leseergebnis mit farblicher Kennzeichnung der Bewertung.
- Protokollierung
- CSV-Export je Reifen mit Zeitstempel, Soll- und Ist-Inhalt sowie Bildzuordnung bei aktivierter Speicherung.
- Bildspeicherung
- Optional können Ergebnisbilder zur Nachverfolgung und Analyse gespeichert werden.
- Bestandsanlagen
- OCR-Auswertung auch auf einem separaten PC mit Übergabe vorhandener Bilddaten. Schnittstellen werden projektspezifisch abgestimmt.
- Leistungsnachweis
- Leserate und Verarbeitungszeit werden anhand repräsentativer Bilddaten und der vereinbarten Prüfbedingungen bewertet.
Erfahrung ist wie Hubraum...
Durch nichts zu ersetzen,
außer durch mehr.
Senden Sie uns repräsentative Bilder Ihrer Reifenkennzeichnungen und die Anforderungen an Ergebnisübergabe und Taktzeit.
Leseaufgabe besprechen ↗QBIC Tires: Flyer als PDF ↓
