Prüfung Filtergewebe Wasserfilter

Einblick in eine veröffentlichte Anwendung oder einen Vortrag aus dem CRETEC-Archiv.

Archivinhalt: Angaben beziehen sich auf den ursprünglichen Veröffentlichungsstand. Aktuelle Ausführung, Leistungsumfang und Verfügbarkeit bitte mit CRETEC abstimmen.

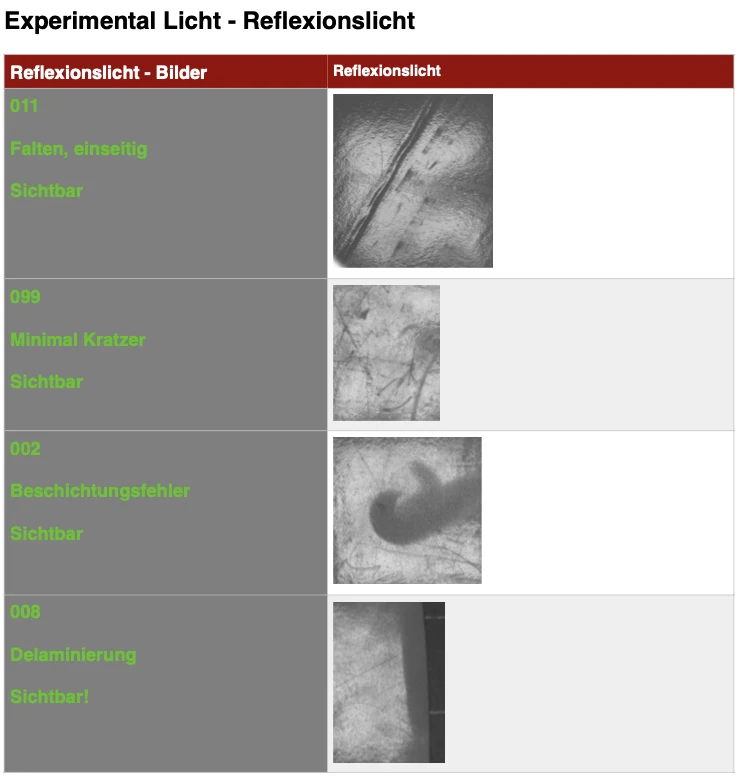

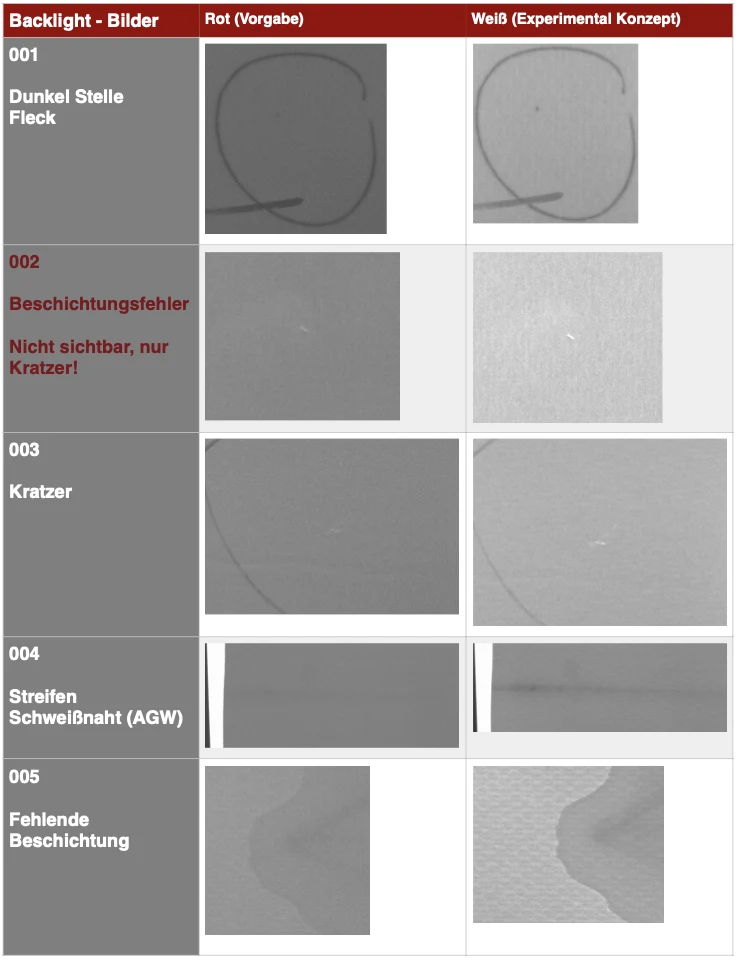

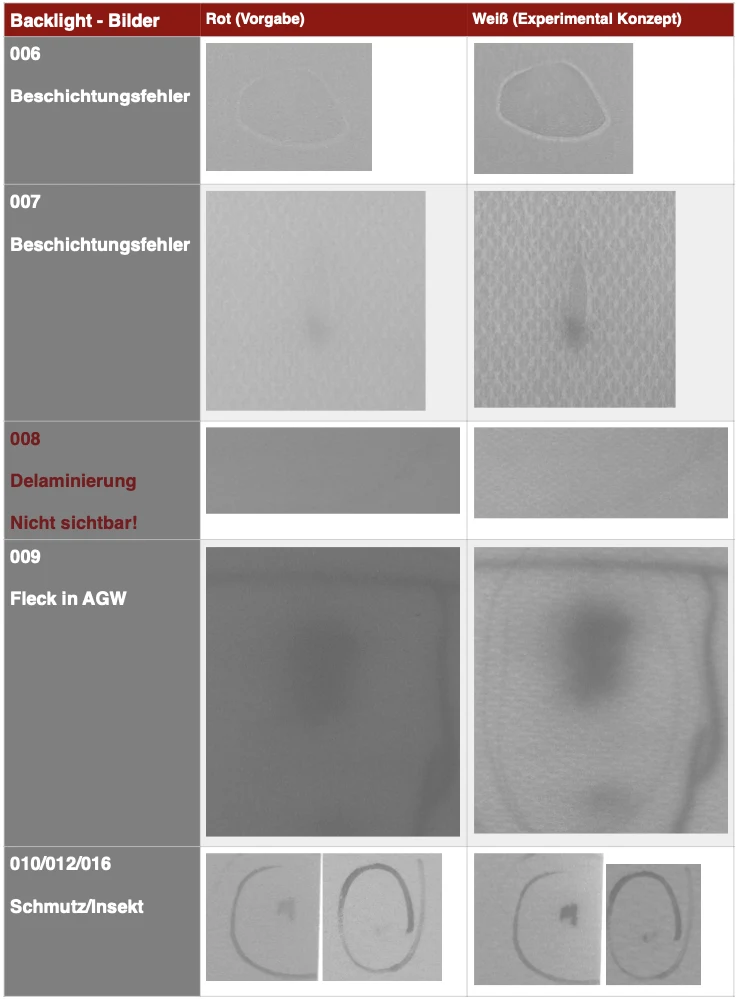

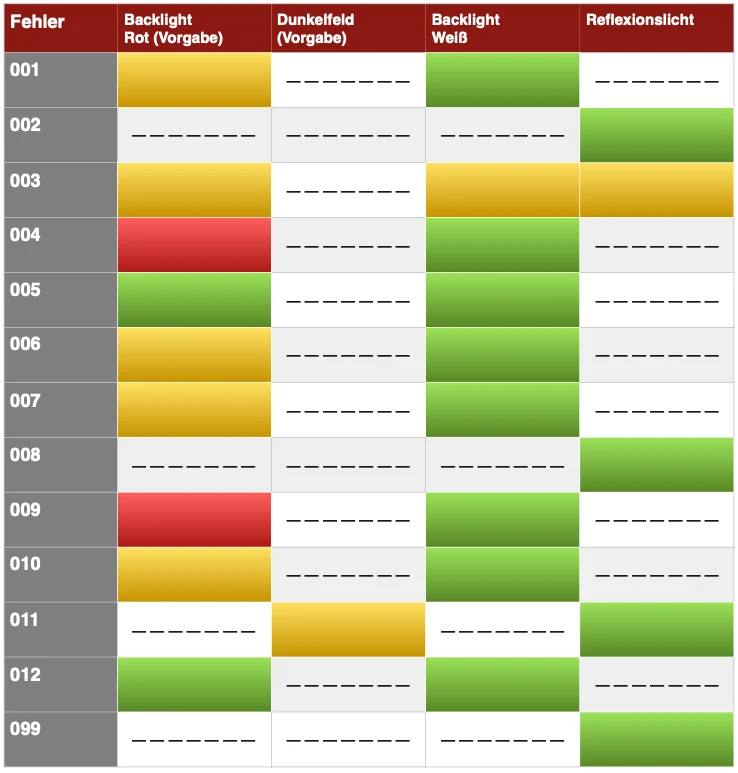

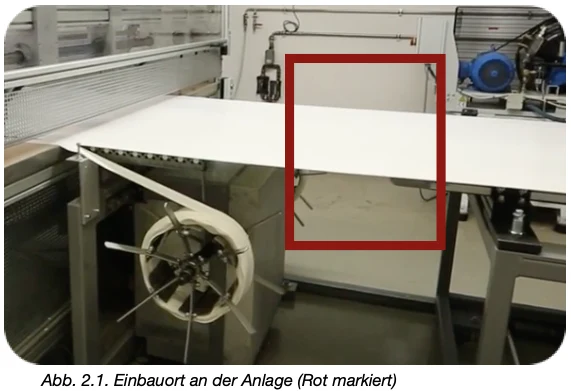

Prüfung Filtergewebe Wasserfilter Projektart: Automatisation Datum 2018 1 - Anforderung Der Kunde hat die Maschine zur Herstellung einer Wasserfilter-Membran gebaut. Diese wird nun um ein Qualitätssystem erweitert. Der Fehlerkatalog des Endkunden enthält 12 verschiedene Fehlerarten. Diese Fehler müssen auf beiden Seiten der Membran geprüft werden. Wir unterstützten Sie bei der Umsetzung des Projektes, eines bestehenden und fertig geplanten Prüfungskonzeptes. 2 - Anbausituation Projektstand bei Kontakt war folgender: Es werden 4 Kameras (einseitig) mit jeweils einem Bildfeld von 255mm * 201mm über dem Endlosband montiert. Um diesen Bereich wird ein Dunkelfeld durch 6 Auflichter mit 30° Abstrahlwinkel geschaffen sowie einem Hintergrundlicht, um die Fehler zu erkennen.
