Turbolader Z-Ring Höhenkontrolle

Einblick in eine veröffentlichte Anwendung oder einen Vortrag aus dem CRETEC-Archiv.

Archivinhalt: Angaben beziehen sich auf den ursprünglichen Veröffentlichungsstand. Aktuelle Ausführung, Leistungsumfang und Verfügbarkeit bitte mit CRETEC abstimmen.

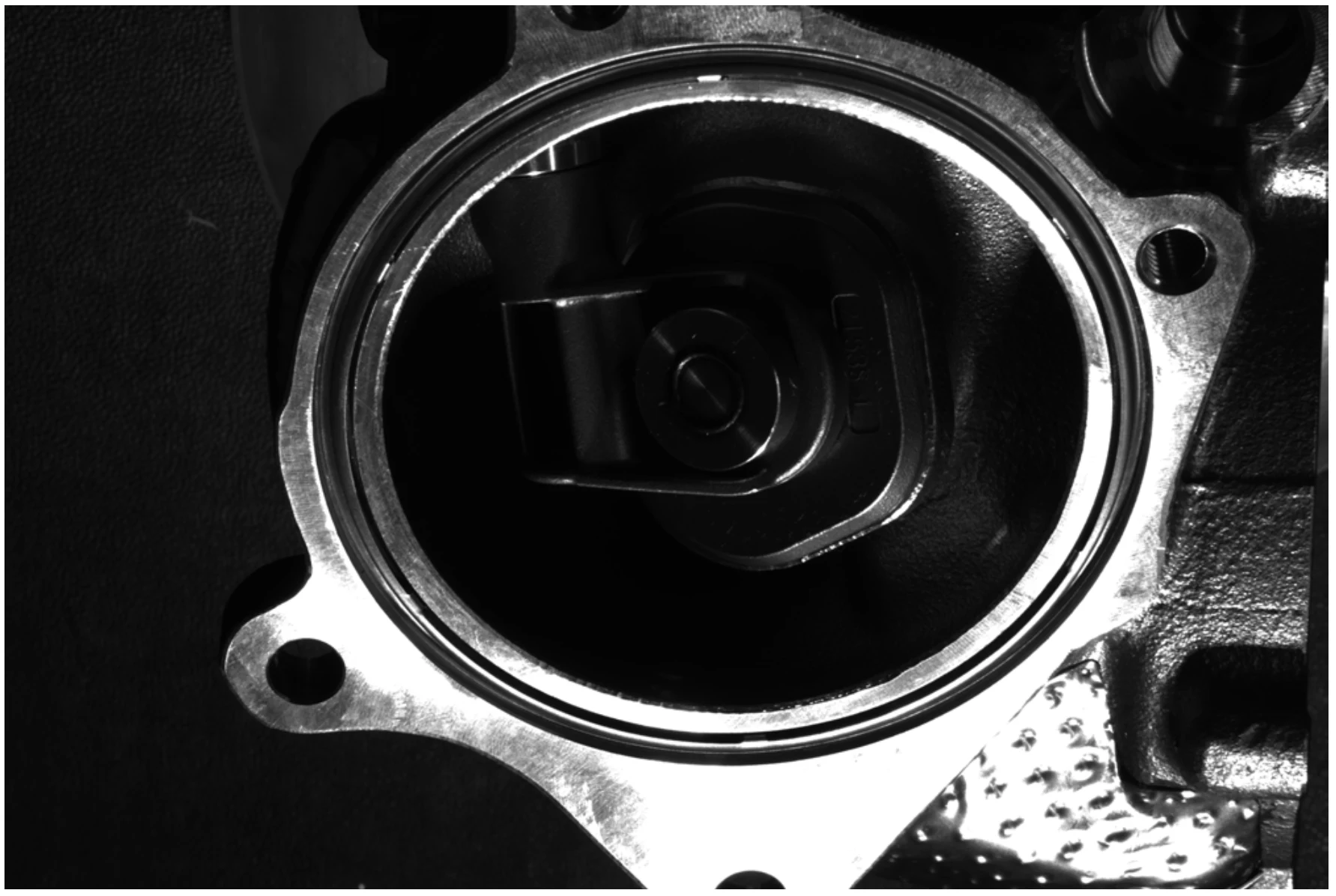

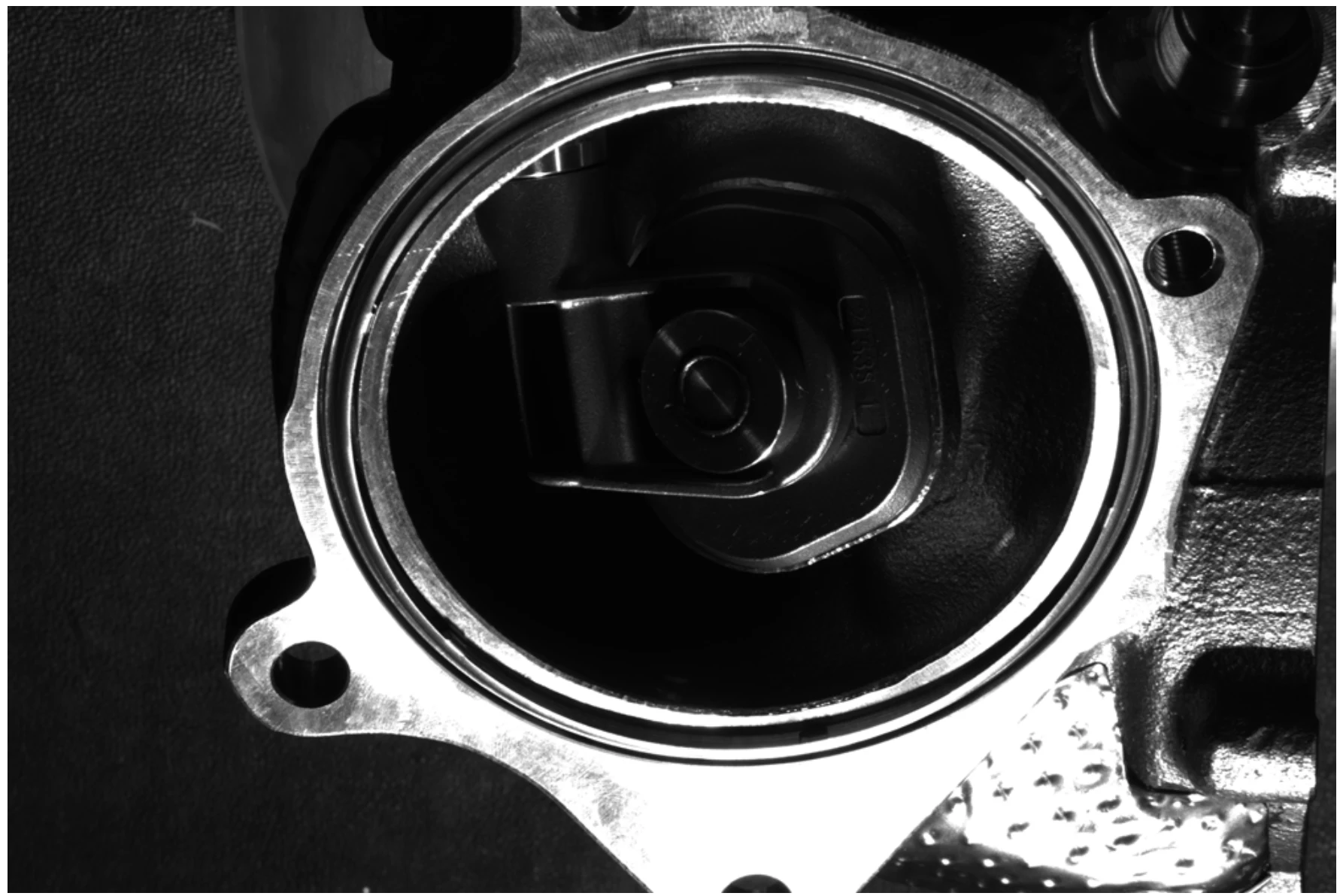

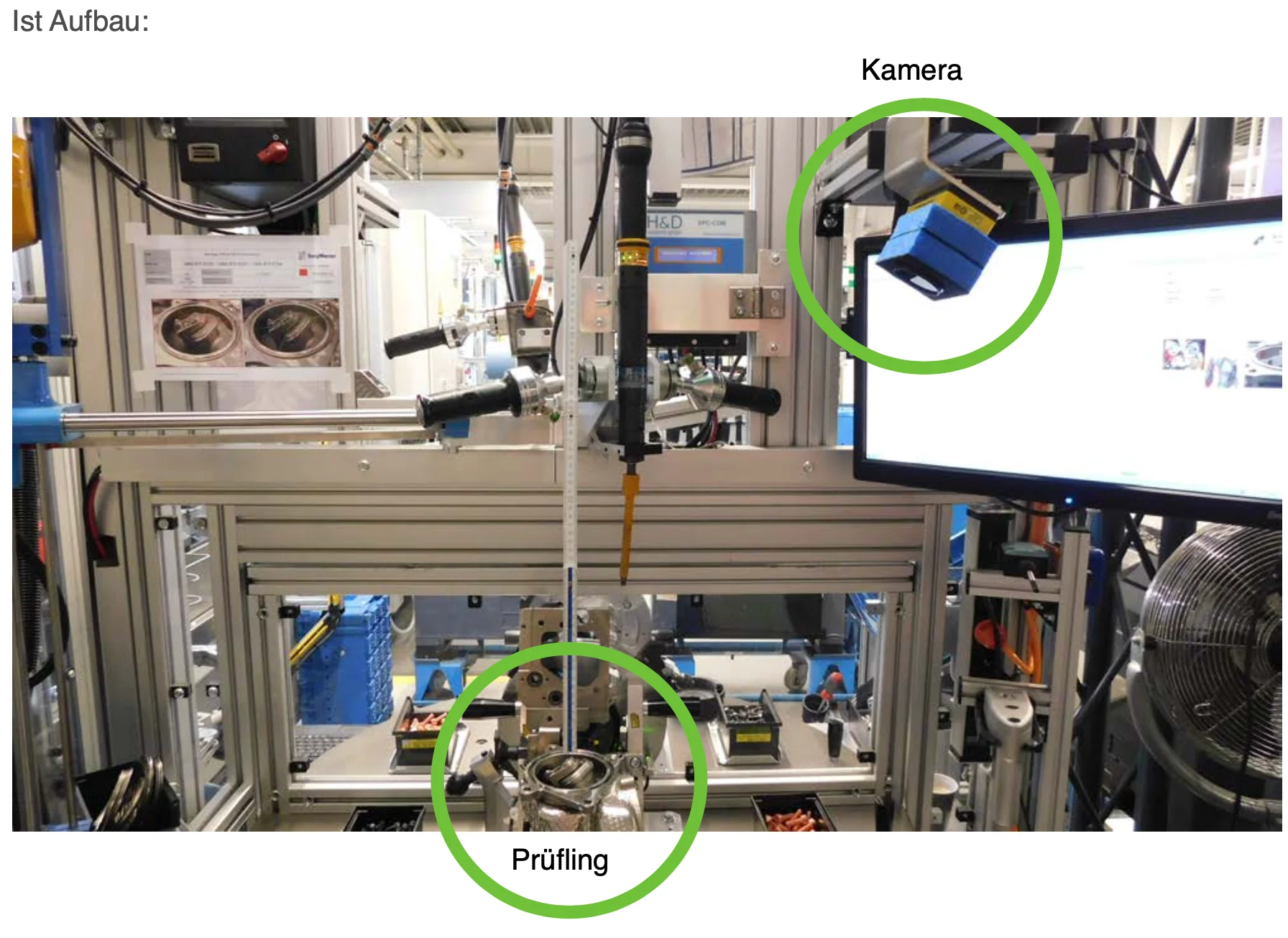

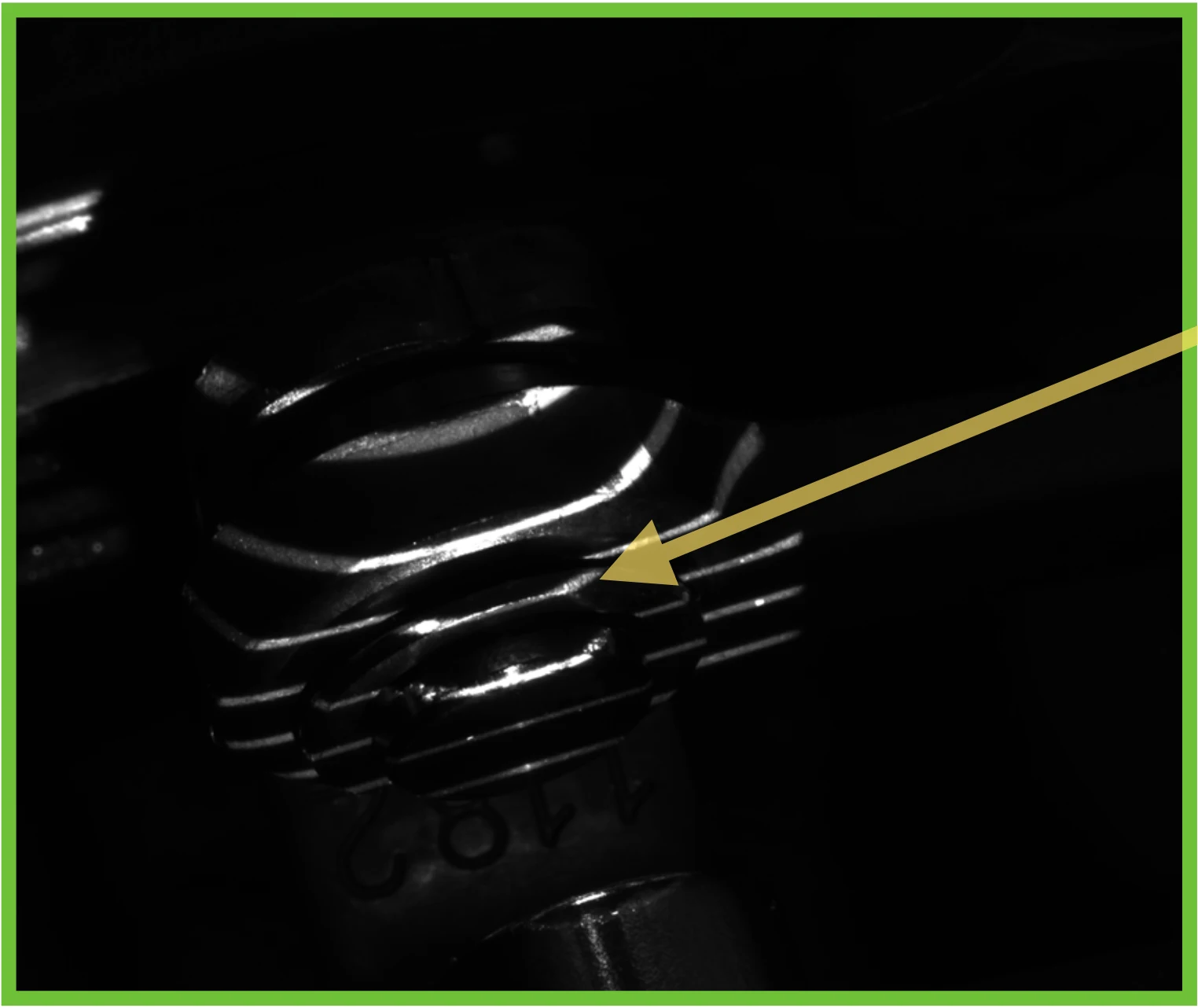

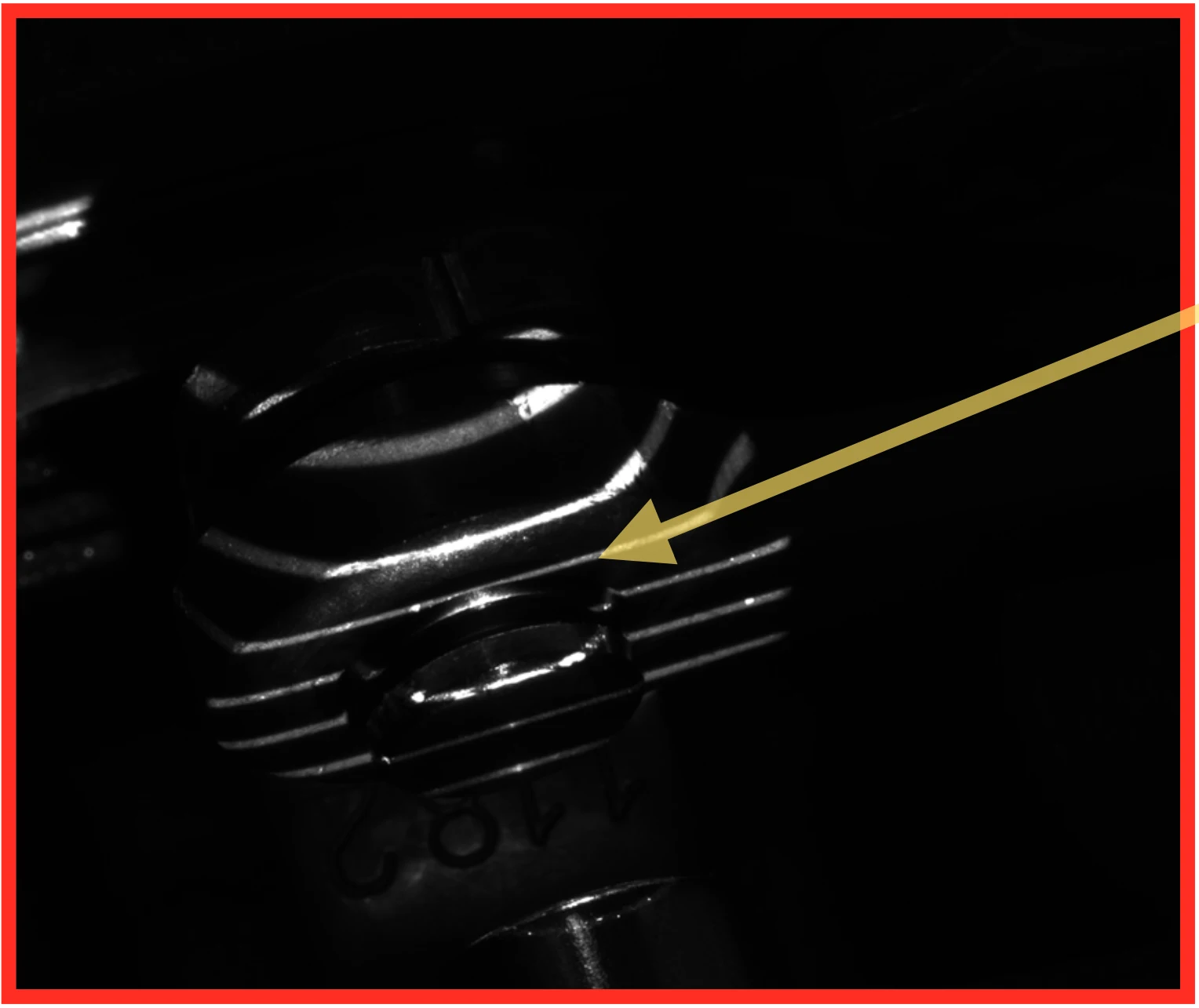

Turbolader Z-Ring HöhenkontrolleBild vergrößern ↗CRETEC - Turbolader Z-Ring Höhenkontrolle 01 - Ist AufbauBild vergrößern ↗Turbolader Z-Ring HöhenkontrolleBild vergrößern ↗CRETEC - Turbolader Z-Ring Höhenkontrolle 03 - Kamerabild 01Bild vergrößern ↗CRETEC - Turbolader Z-Ring Höhenkontrolle 04 - Kamerabild 02Bild vergrößern ↗CRETEC - Turbolader Z-Ring Höhenkontrolle 05 - Beispiel LED Linienauswertung IOBild vergrößern ↗CRETEC - Turbolader Z-Ring Höhenkontrolle 06 - Beispiel Linienauswertung NIOBild vergrößern ↗

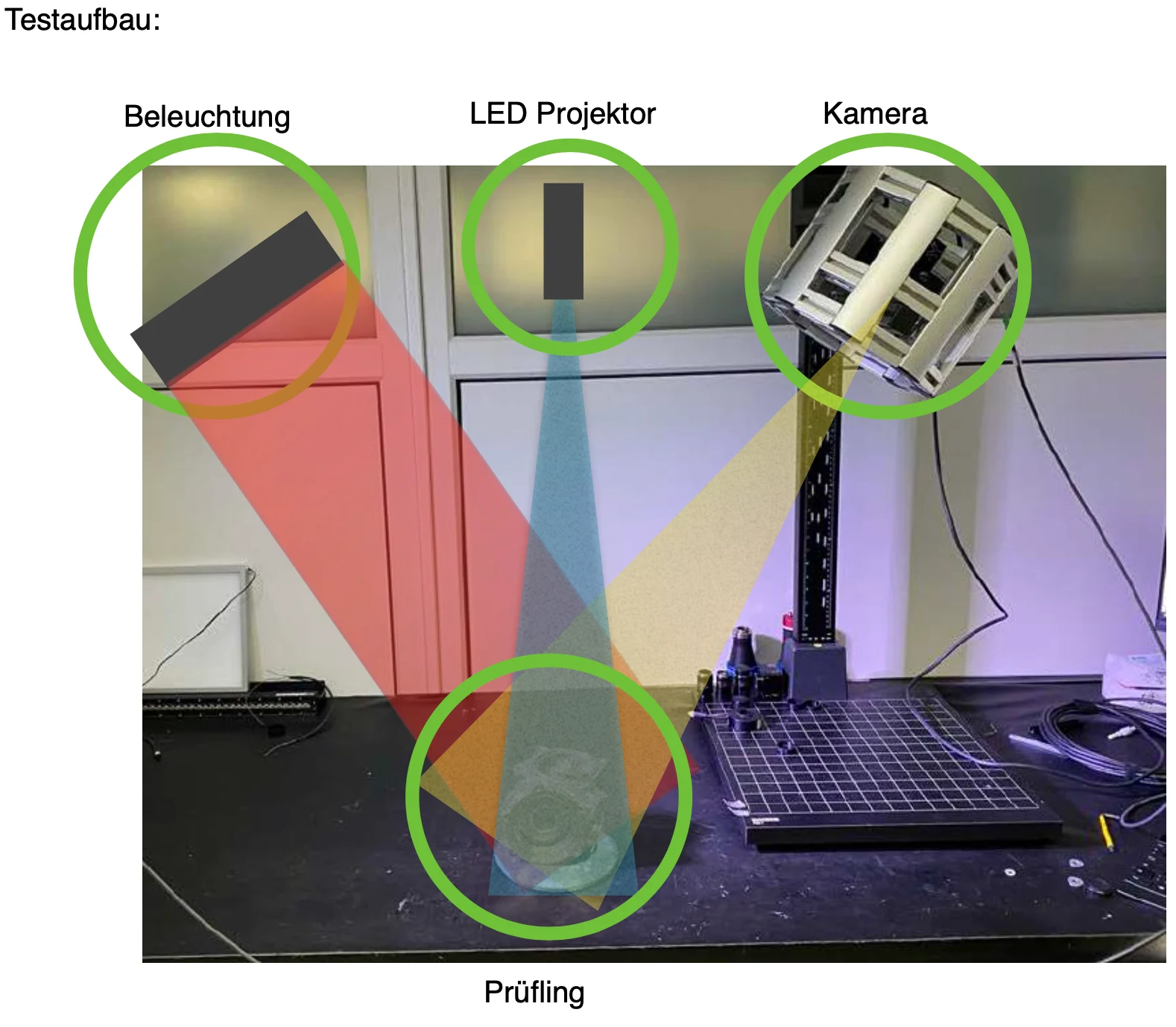

Turbolader Z-Ring Höhenkontrolle Projektart: Automotive Datum 2020 In einer bestehenden Anlage soll die Z-Ringkontrolle verbessert werden. Beim momentanen Aufbau kam es zu mehreren Falsch IO Auswertungen. Auswertekriterien: - Z-Ring vorhanden - Z-Ring in korrekter Lage (oben/unten) - Z-Ring in korrekter Position (Rotation) - Z-Ring steht nicht hoch(0,1mm) 90° von oben wird ein Schrauber geführt. Da sich dieser im Bildfeld befinden würde, soll die Bildaufnahme schräg von der Seite erfolgen. Kamera und Beleuchtung sollten im gleichen Winkel zueinander stehen. Zusätzlich zur Beleuchtung wird ein LED Linien Pattern auf die Prüfregion projiziert werden.
