אותם קריטריונים בכל שכבה
טופס הבדיקה המוגדר יוצר מטרות הערכה אחידות על ידי החלפת משתמש ושטח.
CRETEC /QBIC Wheels.
QBIC Wheels · בדיקת סוף קו ברזולוציית גיגה־פיקסל
QBIC Wheels.
בדיקה אופטית של פני השטח של חישוקי אלומיניום.
QBIC Wheels של CRETEC GmbH בודק חישוקים יצוקים ומחושלים לזיהוי שריטות, פגמי ציפוי, תכלילים, נקבוביות ולכלוך. הוא תומך במשטחי אלומיניום צבועים, בחריטת יהלום, מלוטשים וללא גימור.
העלון המקושר כולל נתון מעשי שפורסם בעבר. זמני המחזור הנוכחיים של התא ושל הקו מתוארים בדף זה.
> 1 גיגה־פיקסלנתוני תמונה לכל חישוק
100 %בדיקה של כל חישוק
AIסיווג פגמיםמבוסס כלליםעיבוד תמונה מקדים, עיבוד לאחר הניתוח ומדידה
EOLשילוב בייצור
QBIC Wheels בפעולה
על המפעל .
במבצע .
QBIC Wheels · תצוגות תלת־ממד מפורטות
הטכנולוגיה.
בפרטי פרטים.

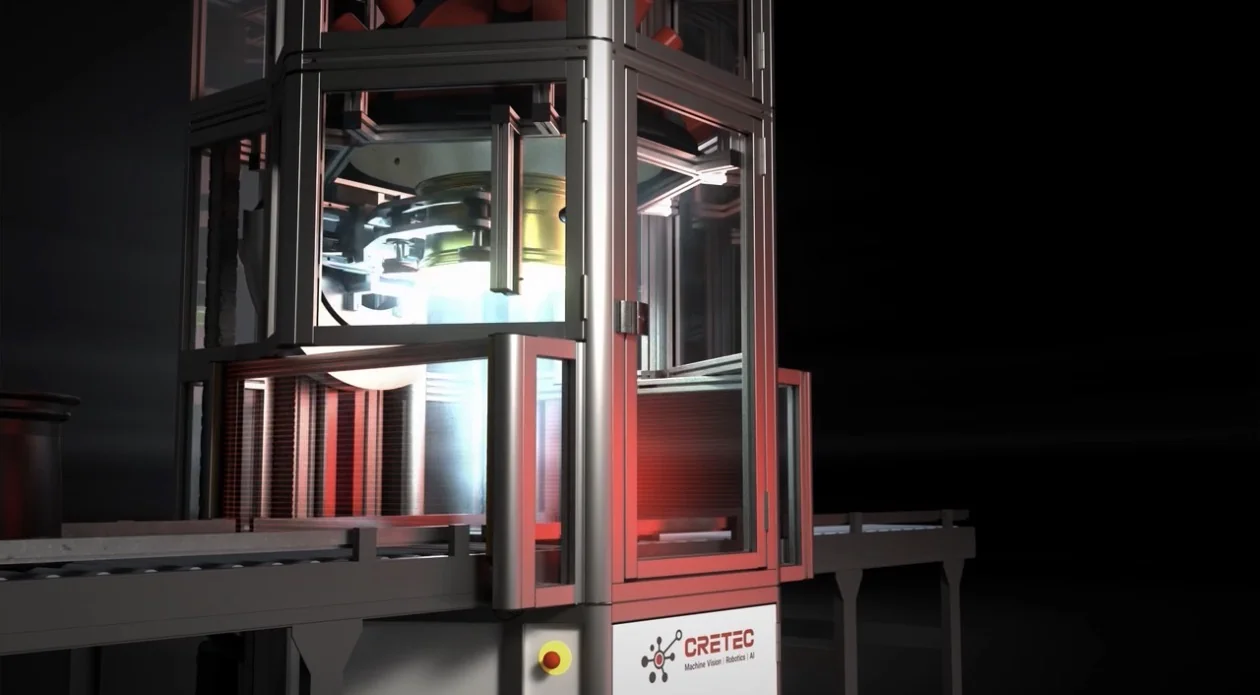

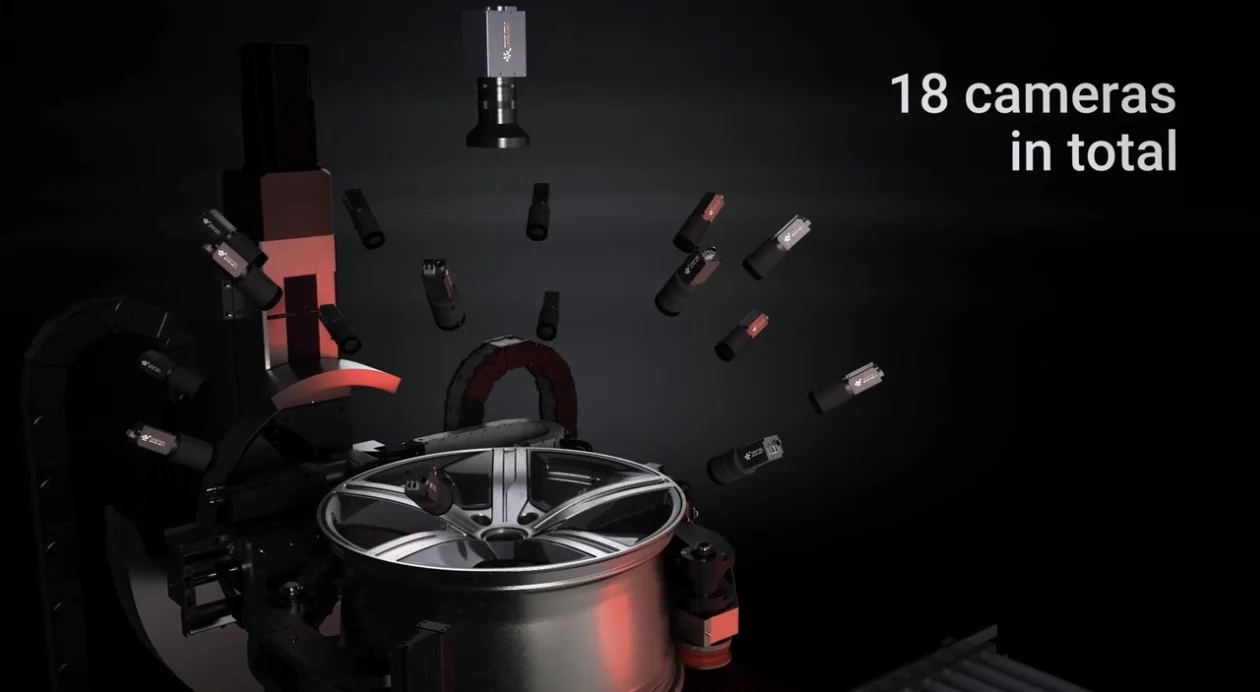

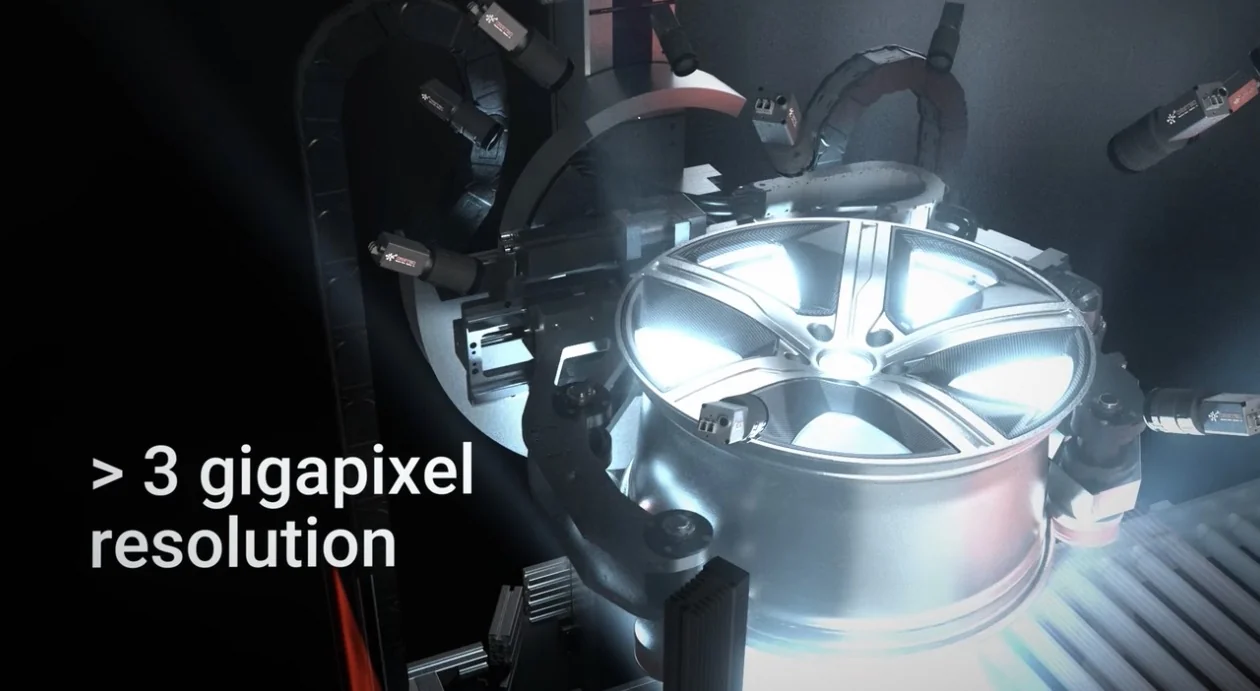

מבט לתוך תא הבדיקה, צילום החישוק וסידור המצלמות.
המשימה
משטחים מורכבים.
אמות מידה קבועות.
השתקפויות, עיצובים שונים ואזורים שקשה לראות מקשים על הבדיקה החזותית של חישוקי אלומיניום. במקביל, החלטות הבדיקה חייבות לעמוד בקצב הייצור.
QBIC Wheels משלב זוויות צילום מתואמות, תאורה מבוקרת וניתוח באמצעות בינה מלאכותית. הניתוח פועל לפי קריטריונים מוגדרים ומספק בסיס להחלטות איכות שניתן להבין.
QBIC Wheels
נתונים טכניים
- קוטר החישוק
- 14–26″
- משקל החישוק
- עד 30 ק״ג
- זמן מחזור לתא
- 10 שניות
- הפעלה במקביל
- זמן מחזור קו של 5 שניות או פחות באמצעות כמה תאי QBIC במקביל, בהתאם למספר התאים ולתכנון הקו.
- סוגי חישוקים
- חישוקי אלומיניום יצוקים ומחושלים
- נתוני תמונה
- יותר מגיגה־פיקסל אחד לכל חישוק
- משטחים
- צבועים, בחריטת יהלום, מלוטשים וללא גימור.
- אזורי בדיקה
- הצד הקדמי והאחורי, תעלת החישוק והרווחים בין החישורים.
- סוגי פגמים מזוהים
- שריטות, פגמי ציפוי, תכלילים, נקבוביות ולכלוך.
קריטריוני בדיקה ואימות
ספי הפגמים, ביצועי הזיהוי ופסילות שגויות נבדקים באמצעות חישוקים מייצגים וקריטריוני איכות מוסכמים. בדיקה של כל חישוק אינה מבטיחה זיהוי של כל פגם.
תהליך הבדיקה
מתוך הלהקה
תוצאות הבדיקה
ארבעה שלבים מקשרים בין החלק להחלטה מתועדת.
- 01 / מספקים
רכיבה על רגל
הגלגל נשלח לתוך אזור הבדיקה.ההתאמה של החלקים ואת שיטת הבדיקה תואמים את המושג של הקו.
- 02 / מצא
לקחת על פני השטח
מספר נקודות מבט של מצלמה ואור מוגדר יוצרים את נתוני התמונה עבור אזורי הבדיקה שהוסכם.
- 03 / הערכה
הערכת ההבדלים
הערכת התמונה מציגה ומסווגת את התכונות הרלוונטיות בהתאם לקטגוריות שגיאות שנקבעו.
- 04 / נמסר
קבלת החלטה
תוצאות הבדיקה יועברו לניהול הקו.המסמכים וניתן לעקוב אחריהם יוחלפו לפי פרויקט.
אינטגרציה תעשייתית
מתאים לקו שלך.
גם בתהליכים שלכם.
מערכת בדיקה חייבת להתאים מבחינה אופטית, מכאנית וטכניקת בקרה, ולכן אנו שוקלים את כל היישום.
- הבדיקה
- משטחים וקטגוריות שגיאות רלוונטיות נקבעו על פי הגלגלים שלך ואת קריטריונים איכות.
- Takt & Handling
- טכנולוגיית התמיכה, המיקום והמחזור הבדיקה מתאימים לייצור.
- שליטה
- חיבור ל־PLC עם אותות אישור, הודעות מצב ותוצאות בדיקה מתואמים.
- נתונים ואיכות
- תקשורת OPC UA וחיבור ל־MES/QM בהתאם להיקף הממשקים המוסכם.
- הוכחה
- היקף היעילות והקריטריונים לביטול מוערכים באמצעות חלקים מדויקים וקטלוג מבחן מוגדר.
היתרונות
להבטיח איכות
לפטר את הייצור.
המטרה היא לבצע בדיקות אמינות עם פחות שיטות ידניות ומסד נתונים טוב יותר להבטיח איכות.
פחות מנוחה כמטרה
ההבדלים הרלוונטיים צריכים להיות מזהים לפני המסירה.היעילות של זיהוי וטעויות חותמות יוערכו על סעיף הבדיקה.
להבין את ההחלטות
נתוני תמונה ותוצאות הבדיקה תומכים בניתוח הסיבה והתאמה בין ייצור וביטחון איכות.
שאלות נפוצות על QBIC Wheels
האם QBIC Wheels תומך בחישוקים יצוקים ומחושלים?
כן. QBIC Wheels בודק חישוקי אלומיניום משני תהליכי הייצור, בקטרים של 14–26 אינץ׳ ובמשקל עד 30 ק״ג.
אילו שטחים ושטחים נבדקים?
משטחים מעוטרים, מעוטרים, מעוטרים ורודים. הבדיקה כוללת את הצד הקדמי, האחורי, מיטת שדה ומחלקות אחסון.
איך משיגים זמן מחזור קו של 5 שניות?
זמן המחזור של כל תא הוא 10 שניות. תאים הפועלים במקביל מגדילים את התפוקה הכוללת. בתכנון קו מתאים, חישוקים שנבדקו יכולים לצאת במרווחים של 5 שניות או פחות.
כיצד מעריכים את הפגמים?
זיהוי באמצעות בינה מלאכותית משולב במדידה מבוססת כללים. סוגי הפגמים, המידות המותרות וכללי OEM נקבעים עם צוות האיכות ונבדקים על חישוקי ייחוס.
קווים מתאימים לקו
זמן מחזור תא של 10 שניות שקול למקסימום תאורטי של 360 חישוקים לשעה. שני תאים במקביל מאפשרים מקסימום תאורטי של 720 חישוקים לשעה. תפוקת הקו בפועל תלויה בהזנה, בפינוי ובזמינות.
הצעד הבא
תראה לנו את הגלגל שלך.
אנו מציגים לכם את התהליך החדש.
כדי להתחיל, גודל הגלגלים וניתוחים, דוגמאות של שגיאות רלוונטיות, כמו גם את היעד שלך ואת הפריסה המתוכננת של הקווים עוזרים לנו.
פנייה לגבי QBIC Wheels ↗
